La continuità operativa delle infrastrutture di rete è un elemento fondamentale nella progettazione di impianti di videosorveglianza IP, antintrusione e controllo accessi. L'aumento dei flussi video e la necessità di alimentare dispositivi con consumi differenti richiedono switch affidabili, capaci di gestire il traffico dati e garantire un'alimentazione adeguata alle periferiche collegate.

La gamma TND comprende soluzioni Power over Ethernet per diverse esigenze: dagli switch gestiti per installazioni in rack agli apparati industriali progettati per ambienti difficili, disponibili sia in versione unmanaged sia Layer 2 gestita.

Le soluzioni TND a confronto

La gamma comprende tre modelli, pensati per rispondere a differenti esigenze di rete e installazione.

Modello SW-COM-POE24-L2-MANA

Switch gestito Layer 2 da rack, dotato di 24 porte Gigabit PoE, 4 porte uplink RJ45 Gigabit e 4 slot SFP Gigabit per collegamenti in fibra ottica.

Supporta gli standard IEEE 802.3af e 802.3at, con una potenza complessiva PoE di 370 W e fino a 30 W per porta. La gestione Layer 2 comprende funzionalità di segmentazione VLAN, controllo degli accessi e protocolli di ridondanza come RSTP e MSTP. Sono disponibili diverse modalità di configurazione e monitoraggio tramite interfaccia Web, CLI, SSH e SNMP.

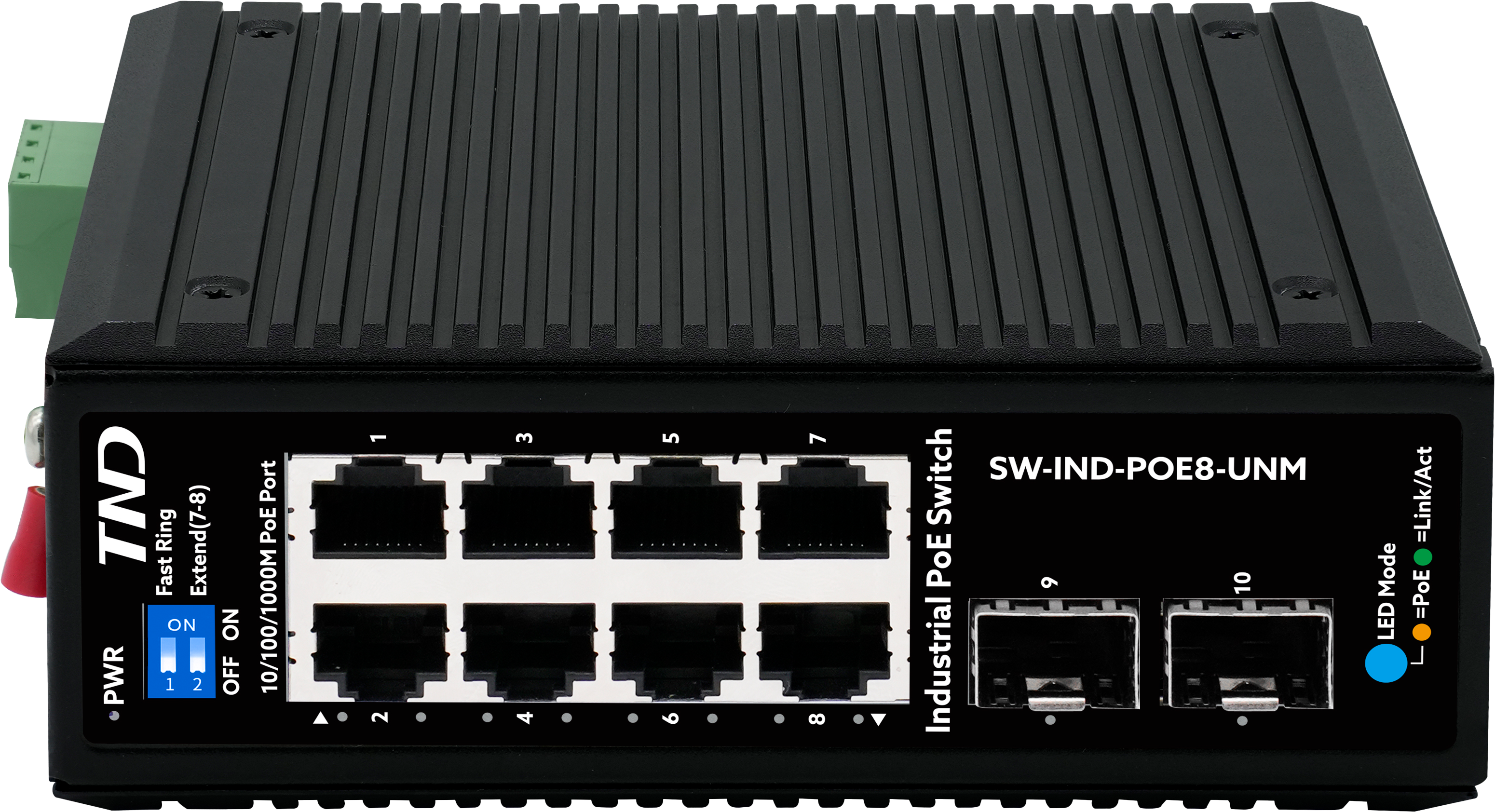

Modello SW-IND-POE8-UNM

Switch industriale unmanaged con 8 porte Gigabit PoE e 2 slot SFP Gigabit. La struttura metallica e il montaggio su guida DIN lo rendono adatto alle installazioni in ambienti difficili.

La funzione Extend permette di raggiungere distanze fino a 250 metri sulle porte dedicate, con velocità limitata a 10 Mbps. Integra inoltre la funzione PoE Watchdog, che consente il ripristino automatico dell'alimentazione in caso di blocco dei dispositivi collegati. Supporta PoE++ fino a 60 W sulla porta 1 e dispone di alimentazione ridondante a 48-55 V DC.

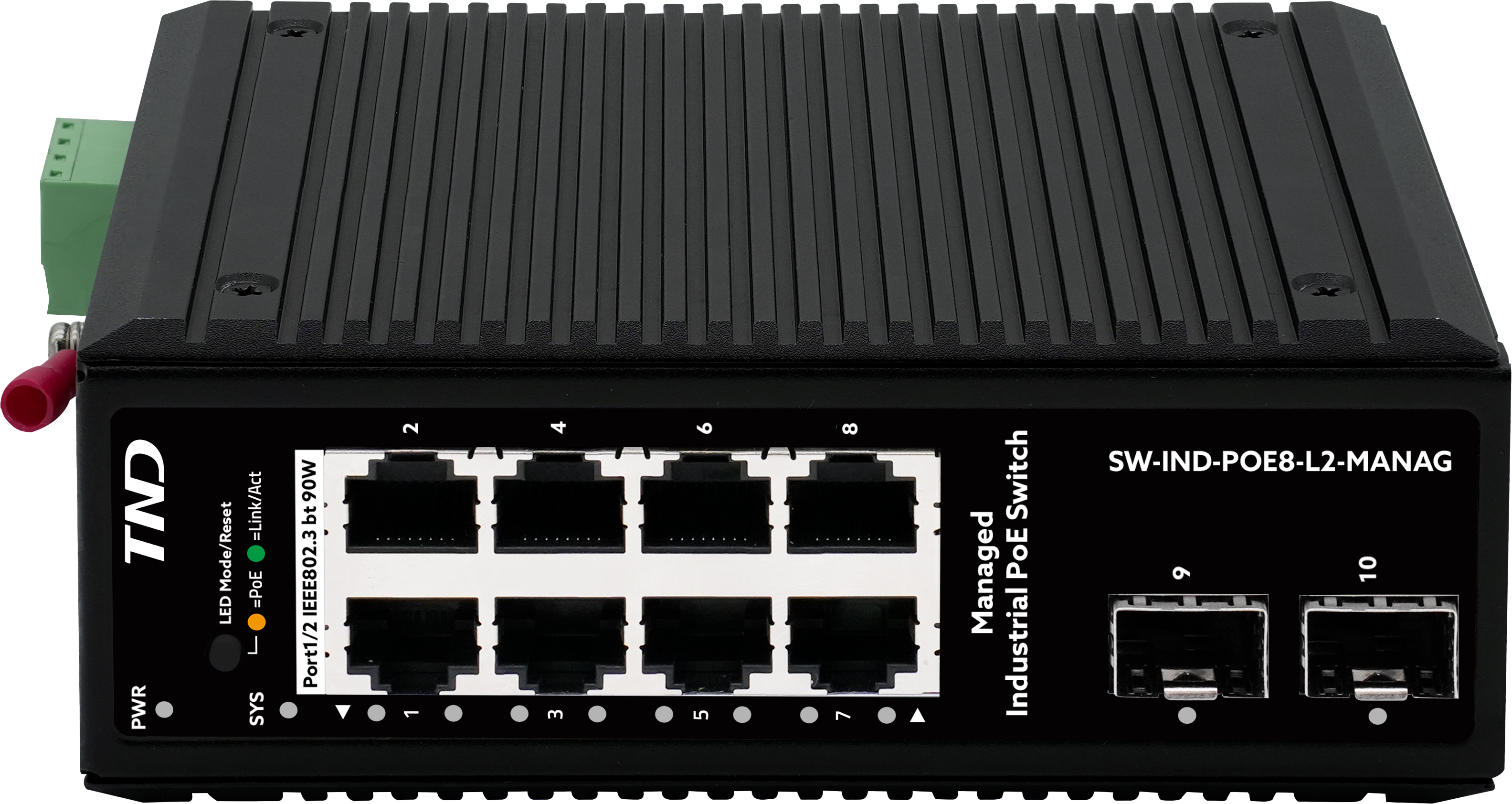

Modello SW-IND-POE8-L2-MANAG

Switch industriale gestito Layer 2 per montaggio su guida DIN, con 8 porte Gigabit PoE e 2 porte uplink SFP Gigabit.

Supporta gli standard IEEE 802.3af e 802.3at, con PoE ad alta potenza fino a 90 W sulle prime due porte e un budget complessivo di 360 W. L'alimentazione ridondante da 12 a 55 V DC, la gestione tramite Web, CLI, SSH e SNMP e le funzionalità di rete avanzate lo rendono indicato per infrastrutture industriali che richiedono controllo e flessibilità.

Caratteristiche tecniche e sicurezza della rete

La scelta degli switch deve tenere conto non soltanto della velocità di trasmissione, ma anche della protezione elettrica, della gestione degli accessi e della continuità dei collegamenti.

Gli apparati TND integrano protezioni contro le sovratensioni e le scariche elettrostatiche. I modelli industriali sono progettati per operare in un ampio intervallo di temperature, da -40 °C a +75 °C, caratteristica utile nelle installazioni esposte a condizioni ambientali difficili.

Nei modelli gestiti, funzionalità come VLAN, controllo degli accessi e protocolli di autenticazione permettono di organizzare il traffico e separare logicamente le diverse reti. Questi strumenti contribuiscono anche alla protezione delle infrastrutture di videosorveglianza, pur richiedendo una configurazione coerente con le politiche di sicurezza del progetto.

La progettazione deve inoltre considerare le norme tecniche applicabili, i requisiti di compatibilità elettromagnetica e le disposizioni in materia di protezione dei dati personali. La conformità GDPR, in particolare, dipende dall'intera architettura del sistema e dalle misure adottate dal gestore, non dalle sole funzionalità dello switch.

Applicazioni nella videosorveglianza e nell'impiantistica

La disponibilità di modelli differenti permette di utilizzare gli switch TND in diversi contesti professionali.

Il modello SW-COM-POE24-L2-MANA è indicato per armadi rack di piano o centrali di rete, dove è necessario concentrare telecamere IP, lettori per il controllo accessi e altri dispositivi. La gestione VLAN permette di organizzare il traffico e separare le reti dedicate alla sicurezza da quelle aziendali.

Gli switch industriali SW-IND-POE8-UNM e SW-IND-POE8-L2-MANAG sono invece adatti a quadri elettrici, impianti tecnologici, stabilimenti produttivi e installazioni distribuite. La disponibilità di porte PoE ad alta potenza sul modello gestito consente di alimentare anche dispositivi con consumi elevati, come alcune telecamere PTZ, previa verifica dei requisiti energetici.

Vantaggi per installatori e System Integrator

L'impiego degli switch TND offre diversi vantaggi nella realizzazione e nella manutenzione degli impianti:

1. Continuità operativa: il PoE Watchdog permette di riavviare automaticamente l'alimentazione dei dispositivi che non rispondono, riducendo la necessità di interventi manuali.

2. Collegamenti estesi: la modalità Extend consente di raggiungere fino a 250 metri sulle porte predisposte, senza ripetitori intermedi.

3. Ridondanza di rete: i protocolli Spanning Tree ed ERPS, dove supportati, permettono di realizzare architetture con percorsi alternativi.

4. Flessibilità di alimentazione: sono disponibili porte PoE standard e ad alta potenza per dispositivi con differenti requisiti energetici.

5. Gestione e diagnostica: i modelli gestiti offrono strumenti di configurazione e monitoraggio attraverso interfaccia Web, CLI e SNMP.

La gamma TND mette a disposizione di installatori e progettisti tre soluzioni per realizzare infrastrutture di rete dedicate alla videosorveglianza e alla sicurezza. La combinazione tra gestione Layer 2, alimentazione PoE, collegamenti in fibra ottica e caratteristiche industriali consente di scegliere l'apparato più adatto alle dimensioni e alle condizioni operative dell'impianto.
